1100℃管式炉
1100°C (2000°F) 最高操作温度
轻质 Fibercraft™ 陶瓷纤维嵌入式加热元件
最大可使用加热管管径达7cm (2¾”)
可按照客户要求定制适配器管径
集成控制系统及断路器
EUROTHERM程序温度控制器
程序温度控制器可设置斜率优先或时间优先模式
可按照客户要求选装通讯端口
每个温区装配 Platine II thermocouple
Swagelok不锈钢热电偶连接头，方便更换热电偶
随附垂直安装支架，装配有3米电源线（带保护护套）
MET approval
单温区
型号 | XST-3-0-12-1V2 | XST-3-0-18-1V2 | XST-3-0-24-1V2 | XST-3-0-36-1V2 | XST-4-0-12-1V2 | XST-4-0-18-1V2 | XST-4-0-24-1V2 | XST-4-0-36-1V2 | |
加热区直径长度 | inch | 3" ID x 12" long | 3" ID x 18" long | 3" ID x24" long | 3" ID x 36" long | 4" ID x 12" long | 4" ID x 18" long | 4" ID x24" long | 4" ID x 36" long |
cm | 7.6ID×30.5long | 7.6ID×45.7long | 7.6ID×61.0long | 7.6ID×91.4long | 10.1ID×30.5long | 10.1ID×45.7long | 10.1ID×61.0long | 10.1ID×91.4long | |
加热区数量 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
加热区长度 | inch | 12" | 18" | 24" | 36" | 12" | 18" | 24" | 36" |
cm | 30.5 | 45.7 | 61.0 | 91.4 | 30.5 | 45.7 | 61.0 | 91.4 | |
功率 W | 1700 | 2550 | 3400 | 5100 | 2350 | 3550 | 4700 | 7050 | |
电流 A | 7.4 | 11.1 | 14.8 | 22.2 | 7.4 | 11.1 | 14.8 | 22.2 | |
外部尺寸（H×D×W) | inch | 18" x 21" x 20" | 18" x 27" x 20" | 18" x 33" x 20" | 18" x 45" x 20" | 18" x 21" x 20" | 18" x 27" x 20" | 18" x 33" x 20" | 18" x 45" x 20" |
cm | 45.7×53.3×50.8 | 45.7×68.5×50.8 | 45.7×83.8×50.8 | 45.7×114.3×50.8 | 45.7×53.3×50.8 | 45.7×68.5×50.8 | 45.7×83.8×50.8 | 45.7×114.3×50.8 | |
重量 | 80 lbs | 110 lbs | 141 lbs | 203 lbs | 86 lbs | 119 lbs | 136 lbs | 205 lbs | |
控制器型号 | 1-1-20-230-E15SP | 1-1-20-230-E15SP | 1-1-20-230-E15SP | 1-1-40-230-E15SP | 1-1-20-230-E15SP | 1-1-20-230-E15SP | 1-1-20-230-E15SP | 1-1-40-230-E15SP | |
型号 | XST-3-0-18-3V2 | XST-3-0-24-3V2 | XST-3-0-36-3V2 | XST-4-0-18-3V2 | XST-4-0-24-3V2 | XST-4-0-36-3V2 | |
加热区直径长度 | inch | 3" ID x 18" long | 3" ID x24" long | 3" ID x 36" long | 4" ID x 18" long | 4" ID x24" long | 4" ID x 36" long |
cm | 7.6ID×45.7long | 7.6ID×61.0long | 7.6ID×91.4long | 10.1ID×45.7long | 10.1ID×61.0long | 10.1ID×91.4long | |
加热区数量 | 3 | 3 | 3 | 3 | 3 | 3 | |
加热区长度 | inch | 3" + 12" + 3" | 6" + 12" + 6" | 6" + 24" + 6" | 3" + 12" + 3" | 6" + 12" + 6" | 6" + 24" + 6" |
cm | 7.6+30.5+7.6 | 15.2+30.5+15.2 | 15.2+61.0+15.2 | 7.6+30.5+7.6 | 15.2+30.5+15.2 | 15.2+61.0+15.2 | |
功率 W | 2550 | 3400 | 5100 | 3550 | 4700 | 7050 | |
电流 A | 11.1 | 14.8 | 22.2 | 11.1 | 14.8 | 22.2 | |
外部尺寸（H×D×W) | inch | 18" x 27" x 20" | 18" x 33" x 20" | 18" x 45" x 20" | 18" x 27" x 20" | 18" x 33" x 20" | 18" x 45" x 20" |
cm | 45.7×68.5×50.8 | 45.7×83.8×50.8 | 45.7×114.3×50.8 | 45.7×68.5×50.8 | 45.7×83.8×50.8 | 45.7×114.3×50.8 | |
重量 | 128 lbs | 159 lbs | 211 lbs | 137 lbs | 154 lbs | 223 lbs | |
控制器型号 | 3-1-20-230-E15SP | 3-1-20-230-E15SP | 3-1-40-230-E15SP | 3-1-20-230-E15SP | 3-1-20-230-E15SP | 3-1-40-230-E15SP | |
1100°C (2000°F) 最高操作温度
轻质 Fibercraft™ 陶瓷纤维嵌入式加热元件
最大可使用加热管管径达14cm (5½″)
可按照客户要求定制适配器管径
集成控制系统及断路器
EUROTHERM程序温度控制器
程序温度控制器可设置斜率优先或时间优先模式
可按照客户要求选装通讯端口
每个温区装配 Platine II thermocouple
Swagelok不锈钢热电偶连接头，方便更换热电偶
随附垂直安装支架，装配有3米电源线（带保护护套）
MET approval
型号 | XST-6-0-24-1V2 | XST-6-0-36-1V2 | |
加热区直径长度 | inch | 6" ID x 24" long | 6” ID x 36" long |
cm | 15.2ID×61.0long | 15.2ID×91.4long | |
加热区数量 | 1 | 1 | |
加热区长度 | inch | 24" | 36" |
cm | 61 | 91.4 | |
功率 W | 6800 | 10200 | |
电流 A | 29.6 | 44.4 | |
外部尺寸（H×D×W) | inch | 20" x33" x23" | 20" x45" x23" |
cm | 50.8×83.8×58.4 | 50.8×114.3×58.4 | |
重量 | 160 lbs | 243 lbs | |
控制器型号 | 1-1-40-230-E15SP | 1-1-60-230-E15SP | |
型号 | XST-6-0-24-3V2 | XST-6-0-36-3V2 | |
加热区直径长度 | inch | 6" ID x 24" long | 6” ID x 36" long |
cm | 15.2ID×61.0long | 15.2ID×91.4long | |
加热区数量 | 3 | 3 | |
加热区长度 | inch | 6" + 12" + 6" | 6" + 24" + 6" |
cm | 15.2+30.5+15.2 | 15.2+61.0+15.2 | |
功率 W | 6800 | 10200 | |
电流 A | 29.6 | 44.4 | |
外部尺寸（H×D×W) | inch | 20" x33" x23" | 20" x45" x23" |
cm | 50.8×83.8×58.4 | 50.8×114.3×58.4 | |
重量 | 178 lbs | 261 lbs | |
控制器型号 | 3-1-40-230-E15SP | 3-1-60-230-E15SP | |

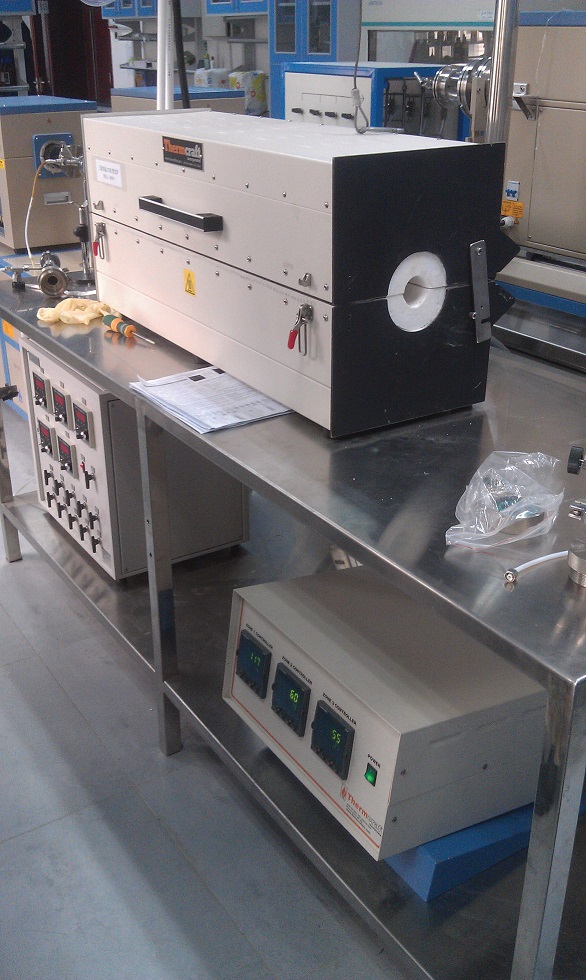

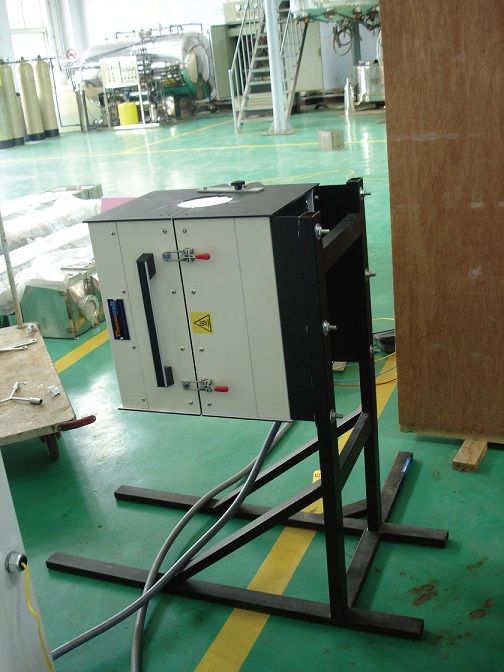

用户实例
